Cuando alguien comienza a fabricar baterías caseras para ventiladores, lamparas o bocinas bluetooth, siempre surge la misma pregunta:
¿Cuántas pilas debo poner para que dure la carga x tiempo?
La respuesta es: "depende", principalmente de tres aspectos a tener en cuenta
1. El voltaje con que funciona el aparato ya sea una lampara, un ventilador o una bocina.
2. El consumo sostenido del aparato en miliamperes
3. El tiempo que deseamos que le dure la carga.
4. Capacidad de las pilas que disponemos.
Voltaje del Aparato
Este aspecto es fácil de conocer, la bateria dañada del ventilador indica la relación voltaje-amperaje, si es una bocina bluetooth el voltaje del cargador nos indica el voltaje de la bateria, si se alimenta con un cargador de móviles de seguro la bateria es de 4.2v, si se alimenta con 9 volt la bateria es de 8.4v y si se alimenta con 13-15V la bateria es de 12.6V, si es una lampara se emplea el mismo método anterior.
Consumo sostenido del aparato
Este paso es fundamental conocer y para ello nos vamos a auxiliar de una fuente que entregue el voltaje con que opera el aparato y un multímetro en modo amperímetro conectado en serie en la linea positiva con el equipo, para este ejemplo vamos a tomar una lampara recargable.

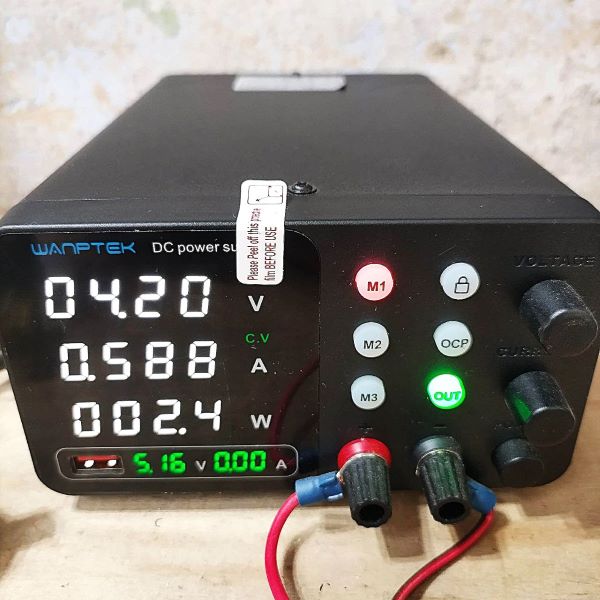

Ejemplo 1: Alimentamos una lampara recargable con el mismo voltaje con que funciona la lampara (4.2V)

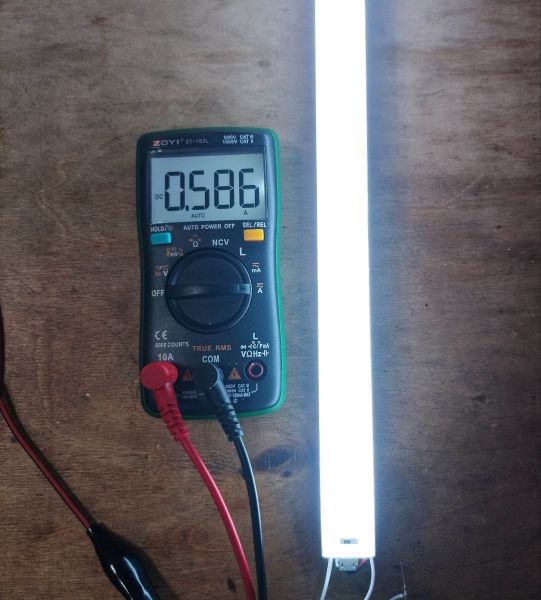

Ejemplo 2: Con el multímetro en modo amperímetro y en serie entre la fuente y la lampara, medimos el consumo real.

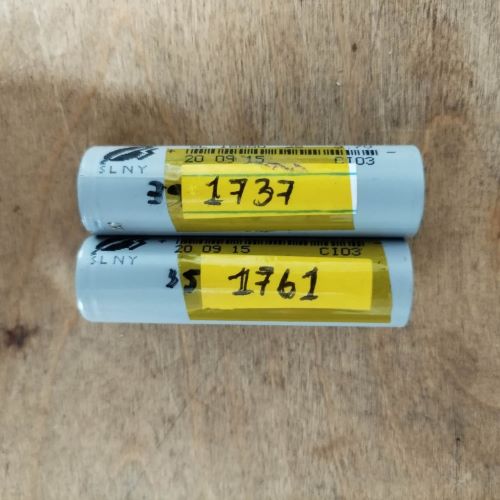

Ejemplo 3: Pilas litio 18650 testeadas y con capacidades similares.
Tiempo deseado que dure la carga
Con una vision realista del momento actual podemos elegir que nuestra lampara de ejemplo dure encendida 8 horas.
Capacidad de las pilas que disponemos: Este paso también es importante conocer, recuerda que si vas a usar pilas recuperadas hay que testearlas para conocer la capacidad real de la pila y el estado de salud en que se encuentra, si vamos a poner más de una pila, ya sea en serie o en paralelo; deben tener capacidades similares para que carguen y descarguen parejo y el bms pueda hacer su parte.
Para el ejemplo tenemos dos pilas con aproximadamente 1750mA cada una.
Pues bien, ya teniendo estos datos:
Voltaje de funcionamiento: 4.2V
Consumo sostenido: 588mA
Tiempo estimado: 8 horas
Capacidad de las pilas: 1750 mA
Podemos calcular la cantidad de pilas que vamos a emplear, también debemos tener en cuenta que el consumo va a variar según las pilas vayan descargándose, pues si cambia el voltaje, también cambia la corriente por lo tanto las pilas van a tener una curva de descarga, pero eso es tema para otro artículo.
Entonces empleamos la siguiente formula: t = C(bat) / I
t= tiempo máximo esperado
C(bat)= capacidad de la bateria
I = corriente consumida
Despejamos para C(bat) que es la capacidad que requiere la lampara o por lo que es lo mismo, la cantidad de pilas a emplear.
Quedaría así C(bat) = I x t
C(bat) = 588mA x 8 horas
C(bat) = 4704 mAh
teniendo en cuenta que la lampara requiere una bateria de 4704mAh para que permanezca 8 horas encendida, si usamos 3 pilas como las del ejemplo en paralelo obtendríamos ( 5250 mAh ), si recalculamos el tiempo para esta capacidad t = 5250mAh / 588mA
Nuestra lampara estaría 8.9 horas encendida con 3 pilas de aproximadamente 1750mAh cada una.
Dato: a estas lamparas se le puede poner una resistencia de 2 a 4-ohm en serie con el positivo de la bateria para disminuir el consumo y por lo tanto aumentaría el tiempo de la carga de la bateria al doble.
Conclusion: No hay una cantidad fija de pilas que se deban emplear para algún proyecto, todo depende del consumo del equipo, la capacidad de las pilas que disponemos y el tiempo que deseamos que dure la carga, con estos pasos anteriores podemos hacer el cálculo para cualquier caso.
Si eres principiante en el mundo de la electronica puedes dejar tu impresión o cualquier interrogante en los comentarios, si ya eres veterano y lo deseas puedes contribuir y compartir experiencias y así todos nos nutrimos y crecemos juntos.
